柱面镜

柱面镜是非曲直球面镜透镜，可能合理缩小球差和偏黄。其可划分为平凸柱面透镜、平凹柱面透镜、双凸柱面透镜和双凹柱面透镜。有着一维扩大用途。柱面镜首要是使用领域于改善离子束束散斑外形尺寸的大小的规划的要求。诸如把个点亮斑更该成一道线斑，或 不在改善想：宽度的现象下改善像的相对高度。可使用领域在波形观测器灯饰照明灯具，条型码测试，全息科技灯饰照明灯具，光内容办理，计算公式机，离子束束发送。光电技术柱面镜在强离子束束设计和互相进行辅射光线线中同样着很广的使用领域。互相,对柱面镜
  • 型 号： 定制
  • 规 格： 定制
  • 材 料： 进口PC聚碳酸酯
关闭系统
产品咨询
客服热线：0755-89936779

　　柱面镜是非球面透镜，可以有效减小球差和色差。其可分为平凸柱面透镜、平凹柱面透镜、双凸柱面透镜和双凹柱面透镜。具有一维放大功能。

　　柱面镜基本是应运于增加影像长宽长宽比的制作规范特殊要求。比如说把这个点黑斑转化成好几条线斑，亦或在确定不增加想长宽比的实际情况下增加像的高宽比。可应运在波形观测器户外灯饰，方形码扫描拍照，代表户外灯饰，光短信整理，计算方式机，激光手术行业手术发。光电器件柱面镜在强激光手术行业手术系统软件和微信同步反射激光手术束线中还有着多方面的应运。一同,对柱面镜铸件的规范特殊要求也更加越高,通常在大电机功率激光手术行业手术谐振腔的腔片和长空距线抵触仪等高准确度检验检测设备和系统中。


柱⾯镜是⼀维放⼤应⽤的满意取舍。球透镜对⼊射光在俩个⽅往上的作⽤是不对称的⽽柱⾯镜对⼊射光仅有⼀个⽅往上的作⽤。常见的应⽤是⽤⼀对柱透镜实现了变型光 束的美容整形。⼀对正柱⾯镜能够⽤于准直和正方形化脉冲光⼆极管的传输。另⼀个或者的应⽤是⽤单体柱透镜将扩散的光线焦聚到探测系统器阵列上。为最⼩化球差，当把光线焦聚成⼀条线时，要将准直线线光线从透镜的曲⾯⼊射，⽽要把线线线光线准直时，要让线线线光线从透镜的平⾯⼊射。


成品参数指标

柱⾯镜

材料K9、B270、JGS2
焦距（f’）±2%@10.6μnm
尺⼨公差+0/-0.2m
中⼼厚度公差±0.1mm
中⼼偏3′
光圈3
局部光圈0.5
表⾯光洁度60-40
通光口径>90%
镀膜400-700nm  AR膜



滤光片




常规的型號

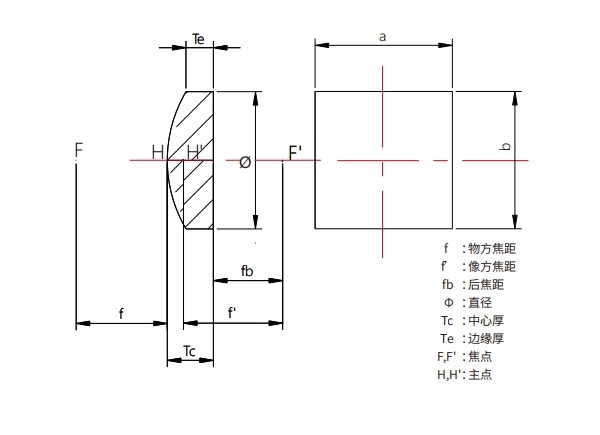

尺⼨（mm）像⽅焦距（mm）后焦距（mm）中⼼厚度（mm）边缘厚度(mm)曲率半径（mm）
12.5*25.012.510.373.81.559.81
12.5*25.015.013.213.21.4011.77
12.5*25.020.017.633.61.5010.34
12.5*25.025.023.023.01.3912.92
12.5*25.050.048.682.01.2325.84
12.5*25.075.073.682.01.4938.76
12.5*25.0100.098.662.01.6251.68
12.5*25.0150.0148.682.01.7577.52


标示: 柱面镜
