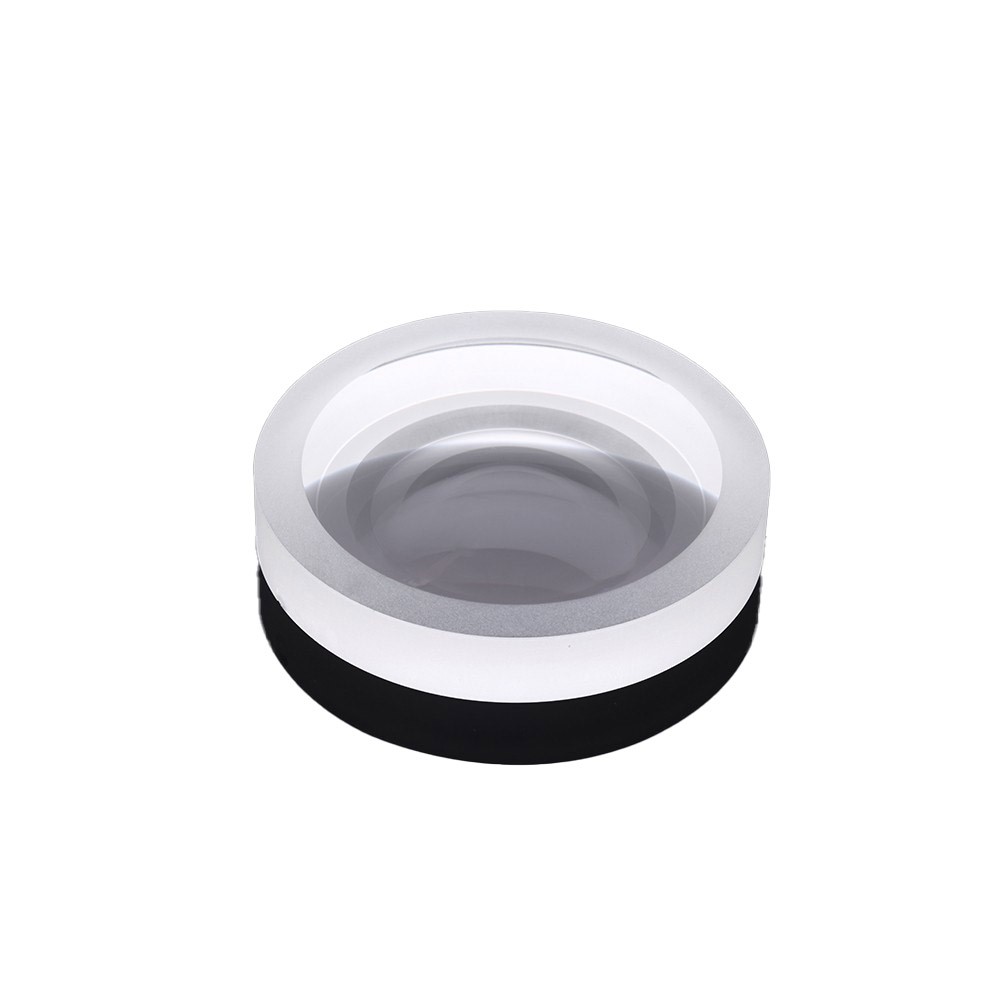

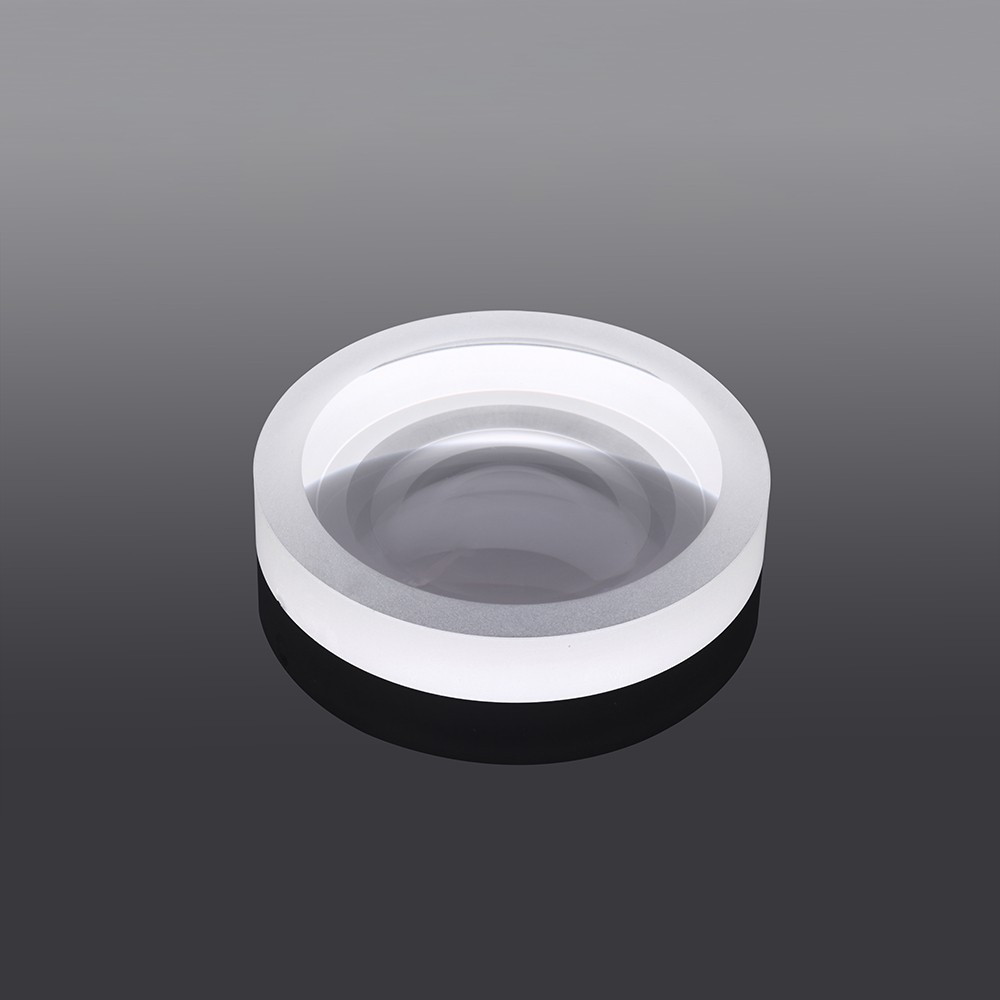

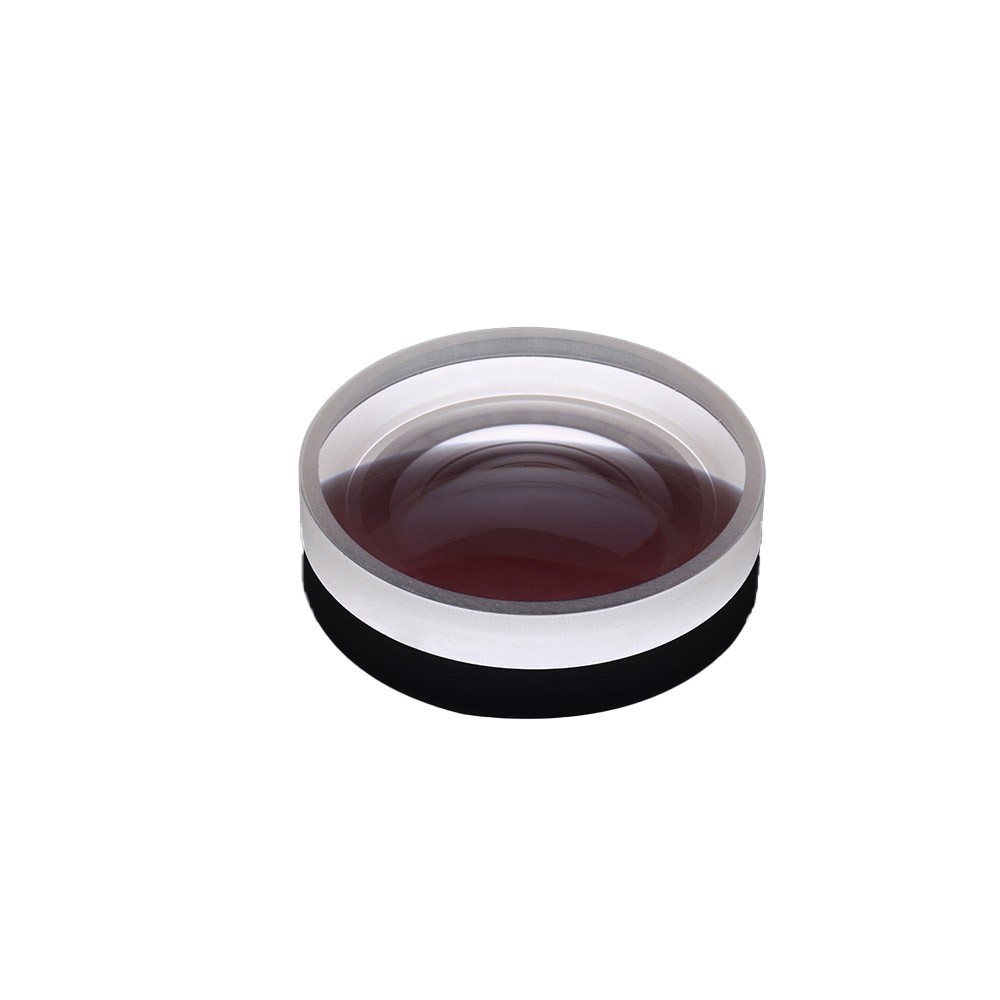

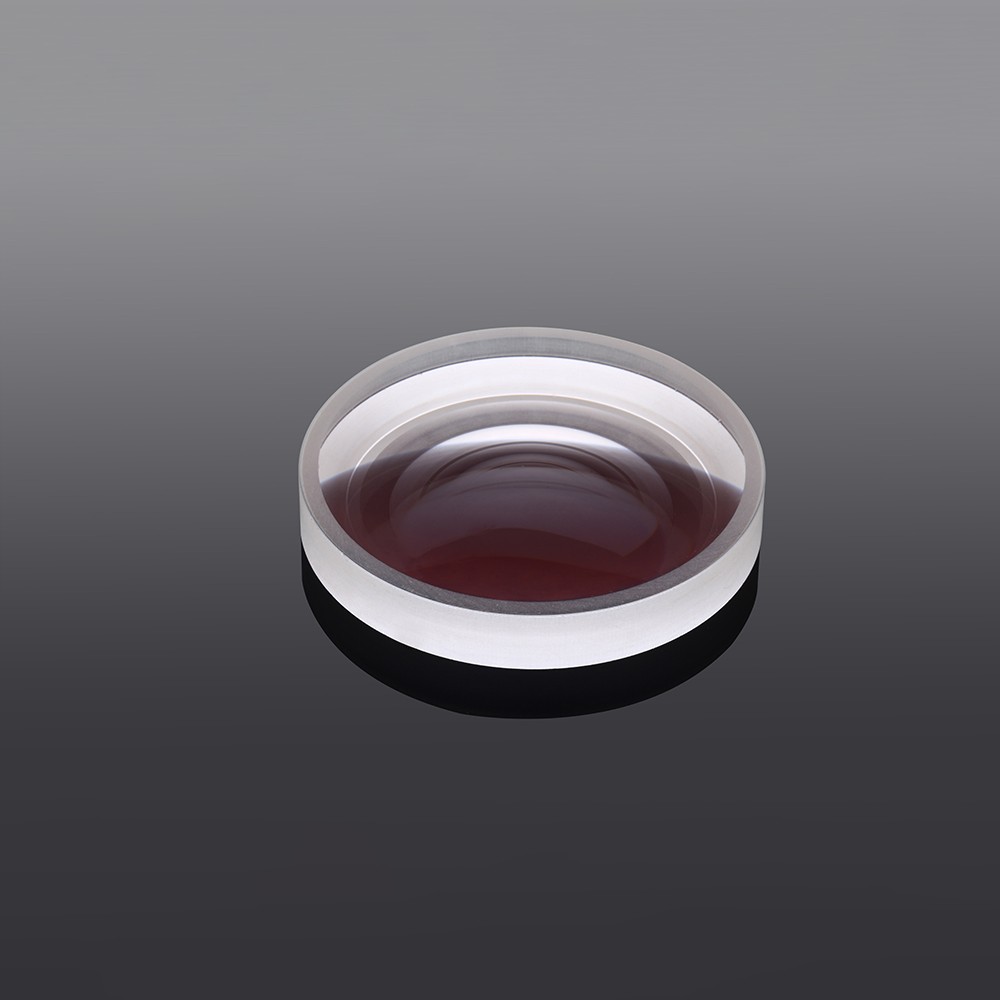

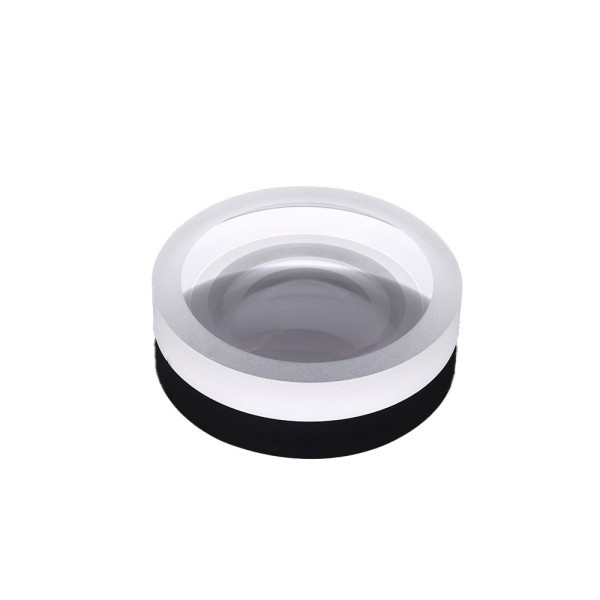

双凹透镜

双凹透镜与平凹透镜一样，能够 为没表层的镀膜和镀了可看得出光带域的防反射强度多层高层膜透镜。体现了负的光圈范围，被广泛采用散发一枝持平光。却说持平入射的自然光向外散发，双凹透镜的两人内侧曲率圆弧一样,正常广泛采用扩束自然光,和激光投影等系統中加入光圈范围。机件名稱双凸透镜材料K9、光学薄膜玻璃钢、紫外线熔融石英、氟化钙等光圈范围 (f)士2%@587.6nm尺寸大小公差（-0.05~0.1 mm）主点强度公差士0.03~0.1mm主点偏30"~3&#
  • 型 号： 定制
  • 规 格： 定制
  • 材 料： 光学玻璃
关闭程序
产品咨询
客服热线：0755-89936779
双凹透镜与平凹透镜如此，能能涵盖没汽车镀膜和镀了可見光带域的防折射几层膜透镜。具备有负的镜头光圈，被用到收敛一株水平光。然而水平入射的光束向外收敛，双凹透镜的两大边侧曲率半经一一对应,一半用到扩束光束,和投屏等装置中新增镜头光圈。


零件名称双凸透镜
材料K9、光学玻璃、紫外石英、氟化钙等
焦距 (f)士2%@587.6nm
尺寸公差（-0.05~0.1 mm）
中心厚度公差士0.03~0.1mm
中心偏30"~3'
光圈1~5
局部光圈0.2~0.5
表面光洁度60-40，40-20
通光孔径>90%
镀膜增透膜


滤光片

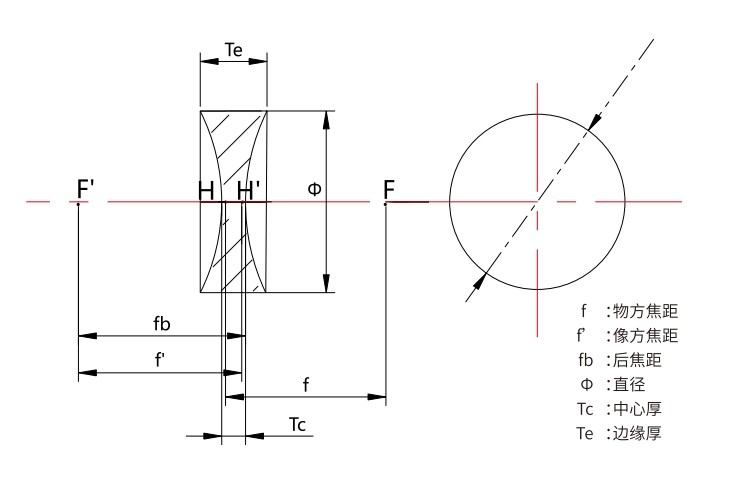

直径(mm)焦距(mm)后焦距(mm)中心厚度(mm)边缘厚度(mm)曲率半径(mm)
6-6-6.11.52.5-9.7
9-9-9.523.4-14.7
12.7-15-15.834.7-24
12.7-50-51.13.54.3-52.1
25.4-25-25.837.2-3.6
25.4-50-5136.1-52
25.4-75-76.13.55.6-77.9
50-100-101.6511.3-104.55
50-125-126.659.95-130.48
75-150-151.8514.42-156.57


标记: 双凹透镜
