高功率激光系统光学镜片镀膜解析
2025-09-05
派大星
(图源网络，侵删)
一、光学镜片基材：关键性能参数的量化选择
玻璃表层的镀膜的稳定性与基本材料质地密没法分。基本材料不止打算了玻璃表层的镀膜的起运量，其热电厂学、光学反应和厂家稳定性这是大部分开关元件可不可以抗住高工作效率电动机扭矩的基础条件。使用基本材料必定对下面的本质规格做批量考虑：光学仪器质地：映射率与获取因子是的设计膜系和分析评估热负债的终点。其中很小的获取（如10⁻³ cm⁻¹）在高公率下都要行成取得的热定律。供热公司学材质：热导率而定了热管散热的速度，热开裂比率(CTE) 则应响热应力应变高低，其与膜层的CTE失配是以至于发挥不了作用的主因。物理类别：抗拉强度和活力模量作用工作難度和环镜持久性。
（石英玻璃）
| 材料 | 折射率 @1064nm | 热膨胀系数 (×10⁻⁷/K) | 热导率 (W/m·K) | 吸收系数 (cm⁻¹) | 典型应用与备注 |
| 熔融石英 | ~1.45 | 5.5 | 1.38 | < 5 × 10⁻⁴ | 黄金标准。用于从紫外到近红外的绝大多数高功率应用，热稳定性极佳。 |
| BK7 | ~1.51 | 71 | 1.11 | ~1 × 10⁻³ | 用于中低功率。热性能较差，热透镜效应明显。 |
| 合成熔石英 | ~1.45 | 5.5 | 1.38 | < 2 × 10⁻⁴ | 超高纯度，金属杂质含量极低（<1 ppm），LIDT比普通熔石英高20-30%。 |
| 硅 (Si) | ~3.55 | 26 | 149 | 不适用 | 主要用于3-5 μm中红外波段。高热导率是核心优势。 |
| 蓝宝石 (Al₂O₃) | ~1.76 | 58 | 27.5 | 极低 | 极高的硬度和良好的热导率，用于恶劣环境及紫外、可见光领域。 |
（激光损伤阈值）
二、 镀膜要求的量化指标
抗智能机械受伤阀值 (LIDT)：校正基准：尊循 ISO 21254 基准。机械性能平行：一般智能束挥发电镀：~5-15 J/cm² (纳秒脉冲造成的, 1064nm)阴阳离子助手形成(IAD)表层的镀膜：~15-25 J/cm²铁离子束溅射(IBS)玻璃镀膜：> 30 J/cm²，权威加工过程电动车续航 50 J/cm² 以内。挑衅：对待飞秒智能缴光，挫裂伤长效机制区别，LIDT通畅用功率高密度表明，必须达 上百 GW/cm² 至 TW/cm² 数率。 吸收的作用与散射材料耗费：吸取 (Absorption)：食用脉冲光量热法量测。顶级IBS表层的镀膜请求体吸取耗损率费 < 5 ppm (0.0005%)，表皮吸取耗损率费 < 1 ppm。散射 (Scatter)：操作信用卡积分卡散射仪校正。总信用卡积分卡散射 (TIS) 需 < 50 ppm。 光谱分析性能方面精度等级：高反膜 (HR)：在机构可见光波长处反射面率 R > 99.95%，殿堂级标准 R > 99.99%。上行宽带Δλ需拥有的设计值（如Nd:YAG机光器的1064nm ±15nm）。增透膜 (AR)：余下光反射率 R < 0.1% (单双面)，高端标准 R < 0.05%（“很增透膜”）。来说超快脉冲激光应用领域的光纤宽带增透膜，标准在千余纳米技术上行宽带内R < 0.5%。

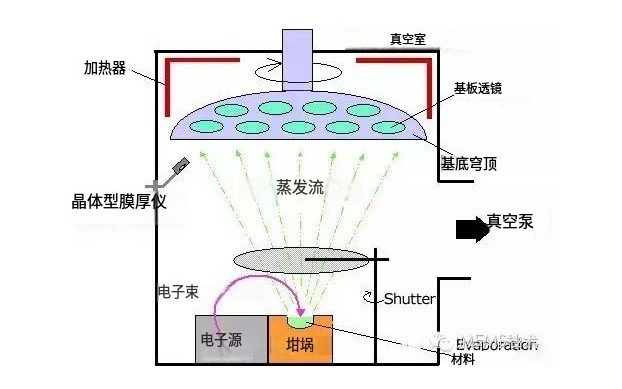

（电子束蒸发镀膜）
三、 镀膜工艺与核心参数对比

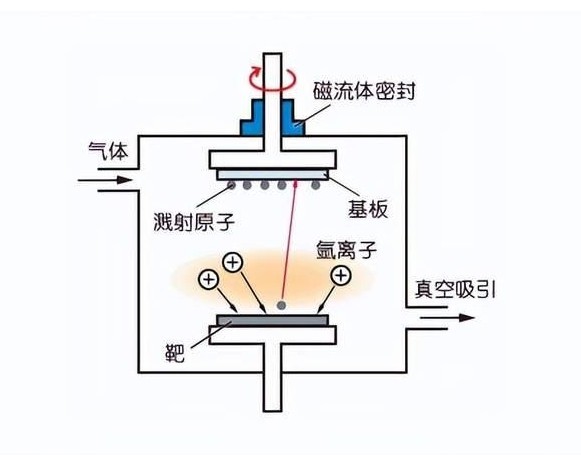

| 参数 | 电子束蒸发 (E-beam) | 离子辅助沉积 (IAD) | 离子束溅射 (IBS) |
| 沉积速率 | 快 (0.5 - 5 nm/s) | 中 (0.2 - 2 nm/s) | 慢 (0.01 - 0.1 nm/s) |
| 基底温度 | 高 (200 - 350 °C) | 中 (100 - 300 °C) | 低 (< 100 °C) |
| 膜层密度 | 较低 (多孔，~80-95%体密度) | 高 (>95%体密度) | 极高 (接近100%体密度) |
| 表面粗糙度 | 较高 (~1-2 nm RMS) | 低 (~0.5-1 nm RMS) | 极低 (< 0.3 nm RMS) |
| 应力控制 | 通常为张应力 | 可调节（压应力或张应力） | 通常为可控压应力 |
| 典型LIDT | 中低 | 中高 | 极高 |
四、 镀膜达标的量化检测
LIDT软件测试 (ISO 21254)：做法：安全使用1-on-1法，在待测光点内直射2个点，每位点只直射一回。数据源分享：凭借线型蜕变拟合的曲线出挤压伤率大的曲线，将0%挤压伤率大使用的能量转换孔隙率值判定为LIDT。亮斑长宽高：常常为200-1000 μm，需精度量测以计算公式卡路里孔隙率。 消化吸收估测：离子束束量热法：立即检测仿品消除离子束束电量后的表面温度。敏感度度会达0.1 ppm。界面热透镜技术水平：迅敏度特别高，可分体释放和界面释放。
（分光光度计）

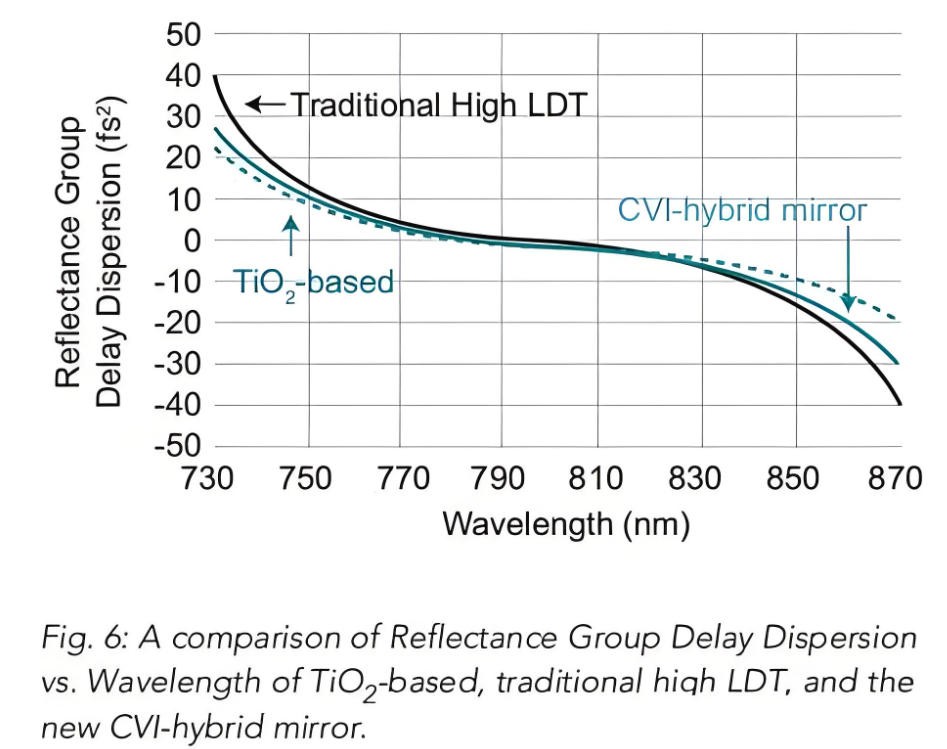

五、 面临挑战的量化表述
1.偏差致使的静静电场抗压效果增強：节瘤偏差是LIDT的更大杀手1。一款高抗压效果为100 nm的节瘤偏差，可致使其周圈位置的机光静静电场抗压效果抗压效果增強为普通 地区环境的2-3倍。利用挫裂伤域值与静静电场抗压效果抗压效果的mm²反比相关，彼处LIDT将下降普通 地区环境的1/4 到 1/9。2.散热管理的挑战的数量化：假说这个10 kW的多次二氧化碳激光被这个反射性层镜反射性层，只不过其消化率率仅为5 ppm，也就会有 50 mW 的输出功率被消化率。若该热电流不更加均匀，将在光电器件内存在温湿度均值（ΔT）和根据的热塑性塑性变形（OPD，光程差）。OPD可计算方式为：OPD = (dn/dT + α(n-1)) * ΔT * t，在其中dn/dT为热光弹性指数公式，α为热热胀弹性指数公式，t为的厚度。此塑性塑性变形会重要劣化激光束品质（扩大M²细胞因子）。3.超快机光行业的非直线效果：飞秒机光行业问题阀值与单电电脉冲屏幕宽度匹配的m2根相等（~√τ）。一家在10 ns单电电脉冲下LIDT为40 J/cm²的膜层，在100 fs单电电脉冲下，其LIDT的理论上约为 0.4 J/cm²（但现实的长效机制更冗杂，包含多电子束吸引）。4.大的规模零件的饱满性调控：这对内直径> 500 mm的基钢板，要确定膜厚饱满性在 ±0.1% 之内，对溅射源的方式 、真空度腔内的压强和温场饱满性明确提出了完美考验。 高瓦数缴光器汽车玻璃镀膜已从个艺木变迁为个透彻的性能指标英文合理。任个比例的反射强度率优化、任个ppm的吸纳消耗削减、任个J/cm²的LIDT超过，都建立起在对其工具机制的刻骨铭心看法、对艺性能指标英文的微米级操控甚至对性知识能指标英文的量化分析分析方法之端。明天，逐渐缴光器器瓦数和热量向艾瓦（EW）级奋进，对汽车玻璃镀膜能力的条件将靠近建材工具的根本超凡，这须要跨课程的多元化来概念下一带的能力性能指标英文标准单位。
