短波通滤光片加工定制参数
2018-06-27
admin1
企业产品解绍：

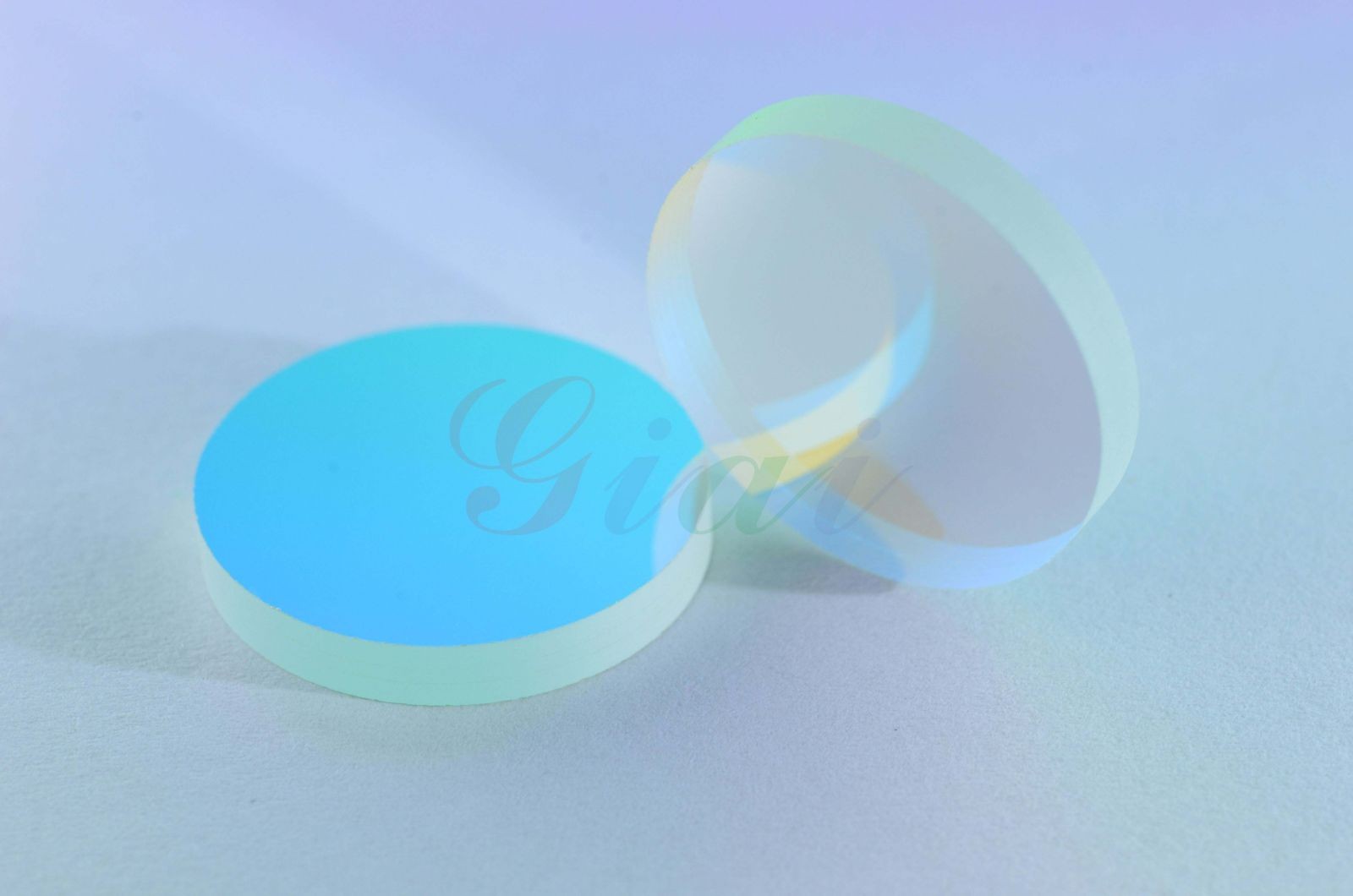

短波通滤光片：为满足CCD或CMOS等传感芯片的需求，让可见光最大限度的穿透，反红外区进行截止或反射，或是让任意波段的区域透射或截止，要确保在短波区有非常好的平坦度和高透过，要比长波通滤光片难度系数大。特别在应用于紫外光源领域的让紫光尽可能透过，让可见光和近红外线反射或截止并不是特别容易实现的产品。
技术应用业务领域：紫外光点光源，小米5手机高清镜头头，缴光防火，热反射面户外照明程序，荧光uv墨水缴光三维成像。
指标：
| 短波通滤光片 | |
| 工艺方式 | IAD多层介质硬膜、BBAR膜、金刚膜 |
| 波峰透过 | T>85% |
| 带外截止深度 | OD2-OD4 |
| 截止过度带 | <20nm |
| 工作波段 | 200-1100nm |
| 产品材质 | 光学级玻璃（K9，BK7，B270，D263T，石英玻璃, |
| 圆形尺寸范围 | Ø3mm~Ø110mm |
| 方形尺寸范围 | 2*2mm~146*146mm |
| 产品厚度 | 0.3-5.0mm |
| 通光孔径 | 镀膜覆盖面大于95%有效面积 |
| 表面光洁度 | 国标三级，美军标40-20（划伤/麻点） |
| 环境测试 | MIL-STD-810F |
有机溶剂贴膜的短波通滤光片与长波通怀有不一样的特征，当入射角添加时，这样的滤光片的起止光可见光吸光度和截止日期期光可见光吸光度会向短波偏差。一样 说起来，当入射角从0°发展到45°时，心中光可见光吸光度会向短偏差差不多10％。这样的特征能够 运用于所需调整起止光可见光吸光度或是截止日期期光可见光吸光度的运用。

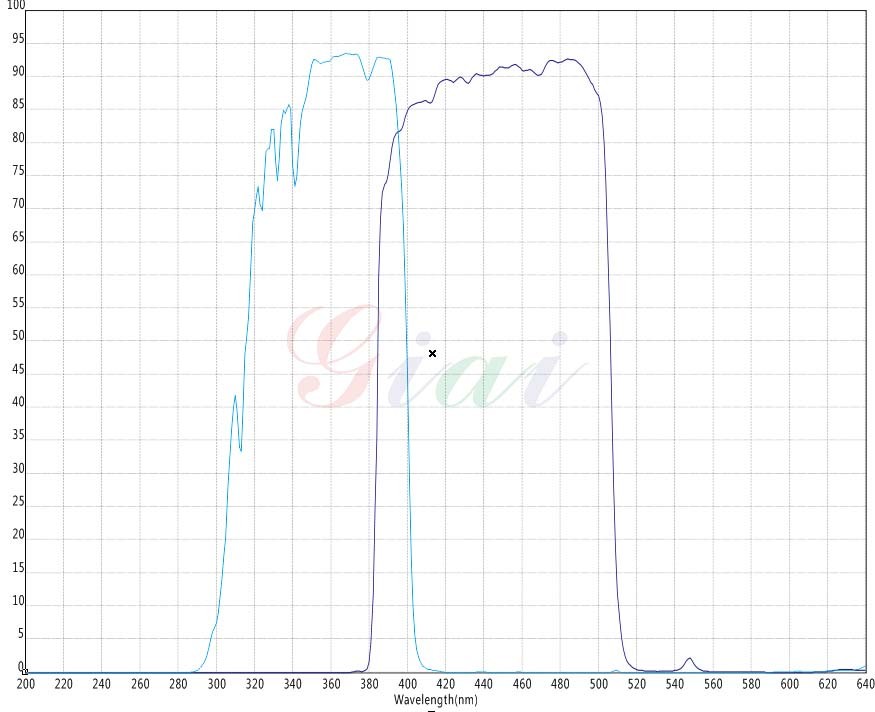

| 型号 | 应用 | 中心波长 | 截止过度带 | 截止深度 | 透过率 |
| Giai-SP-400 | 紫外光源 | 420nm | >20nm | OD2-OD3 | 330-390nm@T>80% |
| Giai-SP-500 | 刑侦多波段光源 | 500nm | >20nm | OD2-OD3 | 400-490nm@T>85% |
| Giai-SP-630 | 激光防护眼镜 | 630nm | >20nm | OD2-OD3 | 400-620nm@T>90% |
| Giai-SP-650 | 高清相机 | 650nm | >20nm | OD2-OD3 | 400-640nm@T>94% |
| Giai-SP-700 | 广角镜头 | 700nm | >20nm | OD2-OD3 | 690-1100nm@T>95% |
| Giai-SP-900 | 票据检测 | 900nm | >20nm | OD2-OD3 | 890-1100nm@T>90% |
标价签:
短波通滤光片
